Контактные параметры | Контактный тип | 2C | |
Контактная нагрузка (резистивный) | 10A/250VAC, 30 В постоянного тока | ||
Переключение питания (резистивная) | 2500Va, 300 Вт | ||
Контактное сопротивление (начальное) | ≤50 мк | ||
Контактный материал | Сплав | ||
Электрическая жизнь | 1 × 10⁵Times | ||
Механическая жизнь | AC: 2 × 10'stimes | ||
DC: 5 × 10'stimes | |||
Параметры производительности | Напряжение втягивания (23 ℃) | DC: ≤75%(номинальное напряжение), AC: ≤80%(номинальное напряжение) 50/60 Гц (номинальное напряжение) | |
Напряжение высвобождения (23 ℃) | DC: ≥10%(номинальное напряжение), AC: ≥30%(номинальное напряжение) 50/60 Гц (номинальное напряжение) | ||
Максимальное напряжение (23 ℃) | 110%(номинальное напряжение) | ||
Сила катушки | DC (W) | около 0,9 | |
AC (VA) | около 1.2 | ||
Время втяжения (номинальное напряжение) | ≤20 мс | ||
Время выпуска (Оцененное напряжение) | Атмосфера | ≤25 мс | |
Ток | ≤15 мс, встроенный тип диода с свободным ими: ≤25 мс | ||
Устойчивость к изоляции | ≥1000 мкв (500 В постоянного тока) | ||
Диэлектрическое выдержанное напряжение | Между контактами того же полюса | 1000VAC/1MIN | |
Между контактами разных полюсов | 2000VAC/LMIN (ток утечки 1MA) | ||
Между контактом и катушкой | 2000VAC/LMIN (ток утечки 1MA) | ||
Температура окружающей среды | -40-70 ℃ | ||
Окружающая влажность | 5%-85%RH | ||
Атмосферное давление | 86-106KPA | ||
Воздействие сопротивления | Стабильность | 98 м/с² | |
Сила | 980 м/с² | ||
Вибрация | Двойная амплитуда 10-55 Гц: 1 мм | ||
Метод установки | Подключаемый тип | ||
Тип упаковки | Тип пыли | ||
Масса | Около 32 г | ||
Спецификации катушки (23 ° C)
Оцененное напряжение V.DC | 6 | 12 | 24 | 48 | 100 ~ 110 | 220 |
Сопротивление катушки ω | 41 | 165 | 662 | 2725 | 11440 | 53780 |
Оцененное напряжение V.AC | 12 | 24 | 48 | 110 ~ 120 | 220 ~ 240 | |
Сопротивление катушки ω | 45 | 180 | 785 | 4430 | 15900 |
ПРИМЕЧАНИЕ. Столерантность к сопротивлению катушки: номинальное значение напряжения катушки ниже 110 В 1 ± 10%Ом, выше 110 В 1 ± 15%Ом.

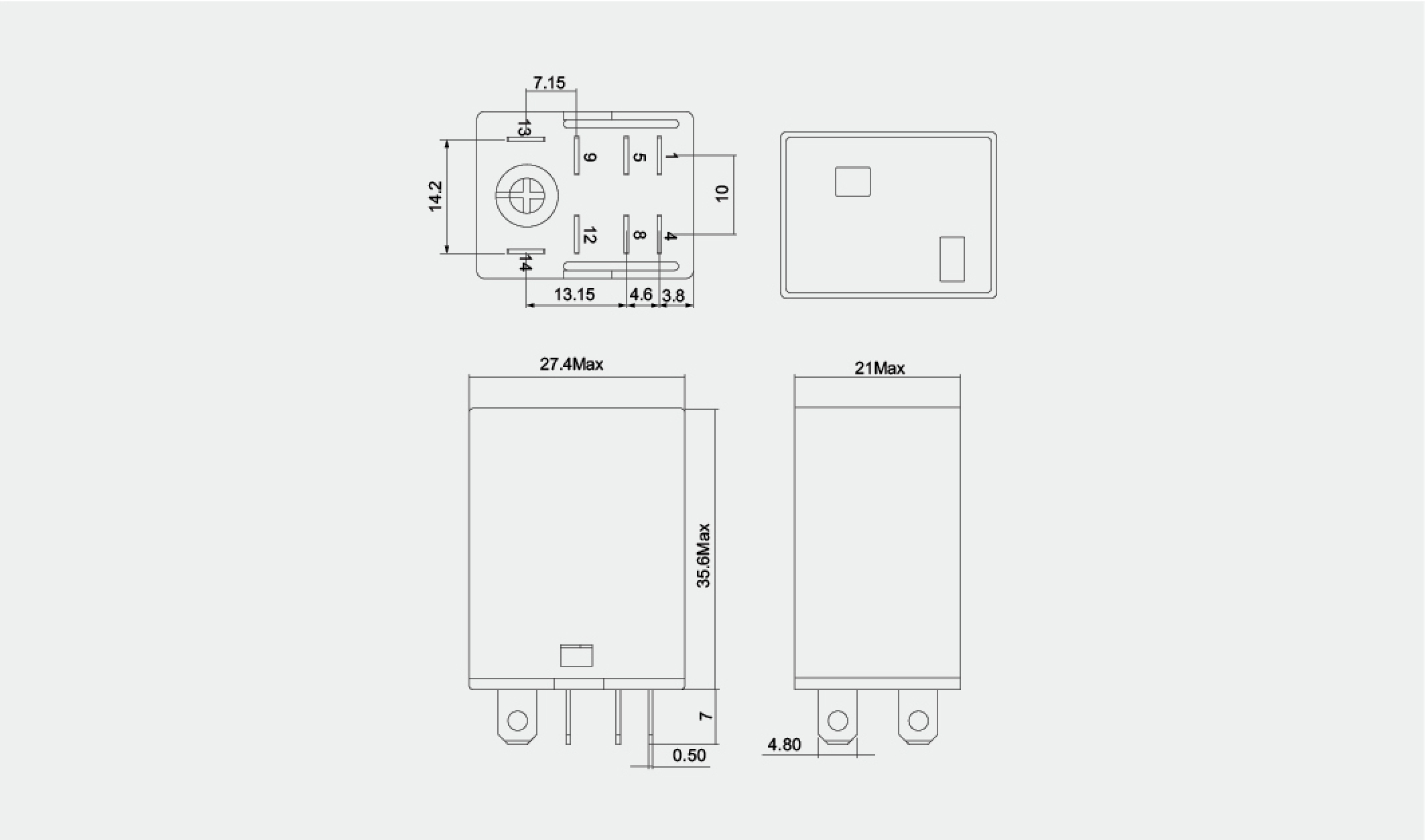

Размеры внешнего вида (мм)
Схема подключения
