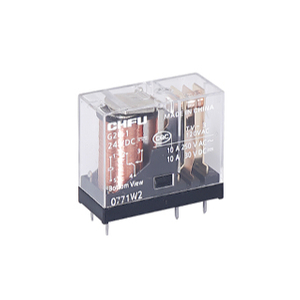

Тонкая небольшая промежуточная реле электромагнитная реле

Контактная нагрузка (резистивный)

12A/250VAC, 30 В постоянного тока

8A/250VAC, 30 В постоянного тока

Переключение питания (резистивная)

3000VA, 360 Вт

2000VA, 240 Вт

Контактное сопротивление (начальное)

≤50 мОм

Контактный материал

Сплав

Электрическая жизнь

1 × 10⁵次

Механическая жизнь

AC: 3 × 10 '次

DC: 5 × 10 次

Параметры производительности

Напряжение втягивания (23 ℃)

DC: ≤75%(номинальное напряжение), AC: ≤80%(номинальное напряжение) 50/60 Гц (номинальное напряжение)

Напряжение высвобождения (23 ℃)

DC: 210%(номинальное напряжение), AC: 230%(номинальное напряжение) 50/60 Гц (номинальное напряжение)

Максимальное напряжение (23 ℃)

110%(номинальное напряжение)

Сила катушки

DC (W)

Около 0,53

AC (VA)

Около 0,9

Время закрытия (номинальное напряжение)

≤20 мс

Время выпуска

(Оцененное напряжение)

Атмосфера

≤20 мс

Ток

≤10 мс, встроенный тип диода свободного пилота: ≤20 мс

Устойчивость к изоляции

≥1000 мкв (500 В постоянного тока)

Средний противоположный напряжение

Между контактами того же полюса

1000VAC/1MIN

Между контактами противоположных полюсов

3000VAC/LMIN (утечка Current1ma)

Между контактом и катушкой

5000VAC/LMIN (утечка тока1MA)

Температура окружающей среды

-40 ~ 70 ℃

Окружающая влажность

5%~ 85%RH

Атмосферное давление

86-106KPA

Воздействие сопротивления

стабильность

98 м/с²

сила

980 м/с²

вибрация

10-55 Гзд-далевитная амплитуда: 1,5 мм

Установка

Плагин

Упаковка

Тип пыли

масса

Около 20g

Сопротивление катушки Осло

68

270

1080

2440

4300

18800

Оценка stratagev.ac

6

12

24

48

115

230

240

Сопротивление катушки Осло

16

62

240

1080

6000

23000

25000
