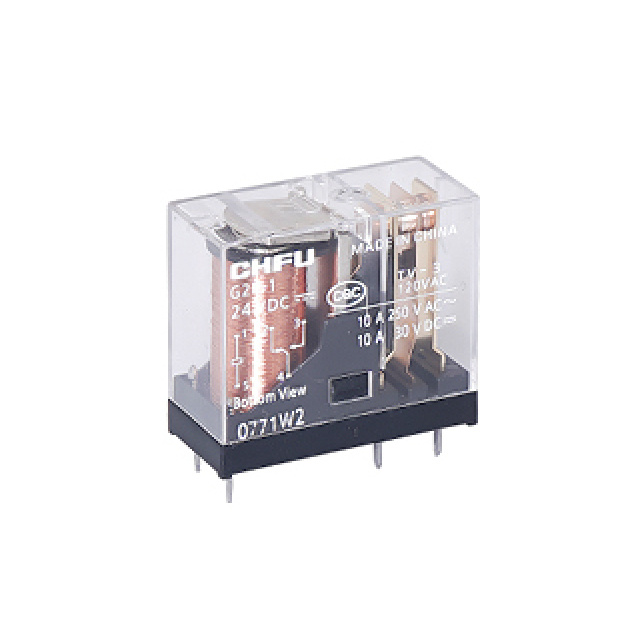

Электромагнитная реле высокой мощности G2R-1

Контакт

нагрузка

Резистивный

10A/250VAC, 30 В постоянного тока

5A/250VAC, 30 В постоянного тока

мотор

1/3HP, 240VAC, 1/2HP, 240VAC

1/6 л.с., 240VAC

Переключение питания (резистивная)

2500Va, 300 Вт, 4000va, 480 Вт

1250VA, 150 Вт, 2000VA, 240 Вт

Переключение питания (резистивная)

≤50 мОм

Материал

Серебряный сплав

Электрический срок службы (частота 1 с, 1s выключен)

≥10⁵Times (1800 OPS/H)

Механический срок службы (частота 300 раз/1 минута)

≥10'stimes (18000 OPS/H)

Втягивание напряжения

DC: ≤75%, AC: ≤80%

Выпустить напряжение

DC: ≤10%, AC: ≤30%

Максимальное напряжение

110%

Устойчивость к изоляции

≥1000 м2 (500 В постоянного тока)

Сила катушки

DC (W)

0.53

AC (VA)

1.0

Время закрытия (номинальное напряжение)

≤20 мс

Время выпуска (номинальное напряжение)

≤20 мс

Первоначальное противостояние напряжения

Между контактами того же полюса

1000VAC/1MIN (ток утечки 1MA)

Между контактами противоположных полюсов

1000VAC/1MN (ток утечки 1 мА)

Между контактом и катушкой

5000VAC/1MIN (ток утечки 1 мА)

Температура окружающей среды

-40-+55 ℃

Окружающая влажность

35%~ 85%RH

Атмосферное давление

86-106KPA

Воздействие сопротивления

10 г (пульс наполовину син-волны: 11 мс)

Вибрационное сопротивление

10 ~ 55HZDAUBLE AMPLUITY: 1,0 мм

Установка

Weldingpcb

масса

17G

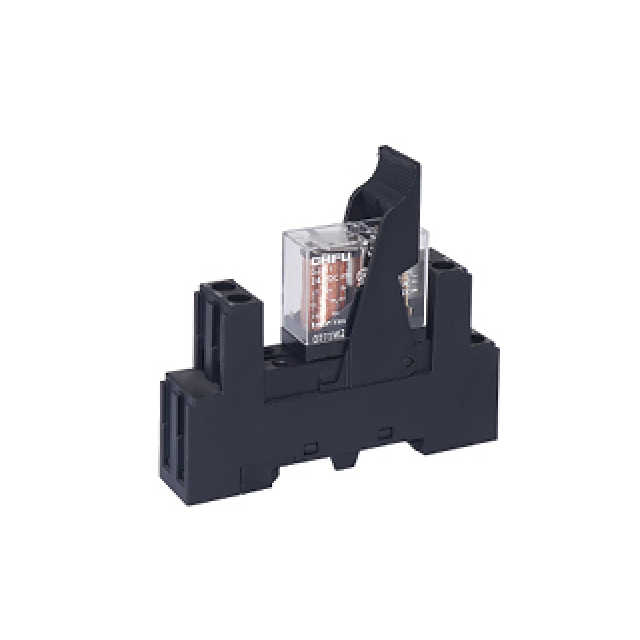

Соответствующая розетка

ZRC05-P 、 ZRC05-E 、 ZRC08-P 、 ZRCO8-E 、 ZRB08-E

Подобные продукты

Fujitsu

FBR610

Омрон

G2R

Сопротивление катушки Осло

17

47

68

150

270

610

1100

2440

4300

22800

Оценка stratagev.ac

6

12

24

48

110

220

Сопротивление катушки Осло

16

63

240

1085

5500

21000
