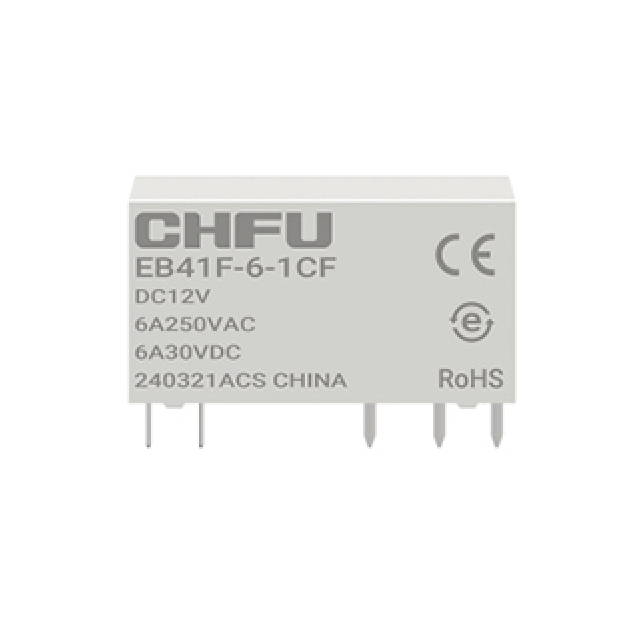

Элемент Оцененное напряжение | Сопротивление катушки (ω) | Напряжение действия (V) | Напряжение высвобождения (V) | Максимально допустимое напряжение (v) | Потребляемая энергопотребление (VA 、 W) | |
Ток | 6 | 16.6 | ≤rated напряжение 80% | ≥RED напряжение 30% | Оцененное напряжение 130% | 170 МВт |
12 | 66.2 | |||||
24 | 265 | |||||
48 | 1060 | |||||
100/110 | 4600 | |||||
110/120 | 5565 | |||||
200/220 | 18400 | 210 МВт | ||||
230 | 22260 |
Примечание: 1. Сопротивление катушки относится к значению, когда температура катушки составляет +23 ℃. Сопротивление катушки: номинальное напряжение ≤12 В сопротивление катушки ± 10%; Номинальное напряжение> Сопротивление катушки 12 В ± 15%.
2. Максимальное допустимое напряжение относится к максимальному значению напряжения, которое катушка реле может выдержать в течение короткого периода времени.
3. Для продуктов с номинальным напряжением ≥48V, чтобы защитить катушку от повреждения, необходимо принимать меры для подавления перенапряжения, генерируемого катушкой во время тестирования и применения (например: соединение диода параллельно с катушкой и т. Д.).
Производительность продукта
Контактное сопротивление | Не-золотые контакты ≤100 мОм или меньше ， с золотыми контактами. | |
Время действия | 8 мс или меньше | |
Время выпуска | 4 мс или меньше | |
Выдерживая напряжение | Устойчивость к изоляции | 1000 м2 (500 В постоянного тока) |
Между катушкой и контактом | AC4000V 1 мин | |
Между контактами того же полюса | AC1000V 1 мин | |
Вибрация | Неисправное колебание | 10-55 Гц (двойная амплитуда 1,5 мм) |
Прочная вибрация | 10-55 Гц (двойная амплитуда 1,5 мм) | |
Шок | Безусловное шок | 49 м/с² |
Долговечное воздействие | 980 м/с² | |
Среда | Температура окружающей среды | -40 ℃ -85 ℃ |
Окружающая влажность | 5%-85%RH | |
механический | Более 10 миллионов раз | |
Долговечность Электрический (резистивная нагрузка) вес | Обычно открытый тип более 60 000 раз (высокая температура 85 ° C, 1 с, 9 с). | |
Обычно открытый тип более 30 000 раз (высокая температура 85 ° C, 1 с и 9 с) около 5G | ||
Контактные параметры
Нагрузка Элемент | 1c/0 |
Резистивная нагрузка | |
Номинальная нагрузка | AC250V 6A |
DC30V 6A | |
Рейтинг тока | 6A |
Максимальная мощность переключения | 1500Va/180w |
Максимальный контактный ток | 6A |
Контактный материал контактной формы | 1c/0 Серебряный сплав |
Элемент | Нагрузка | Стандартный |
Рабочая среда Температура*1 Операционная среда влажность | -40 ℃ -85 ℃*1 5%~ 85%RH | |

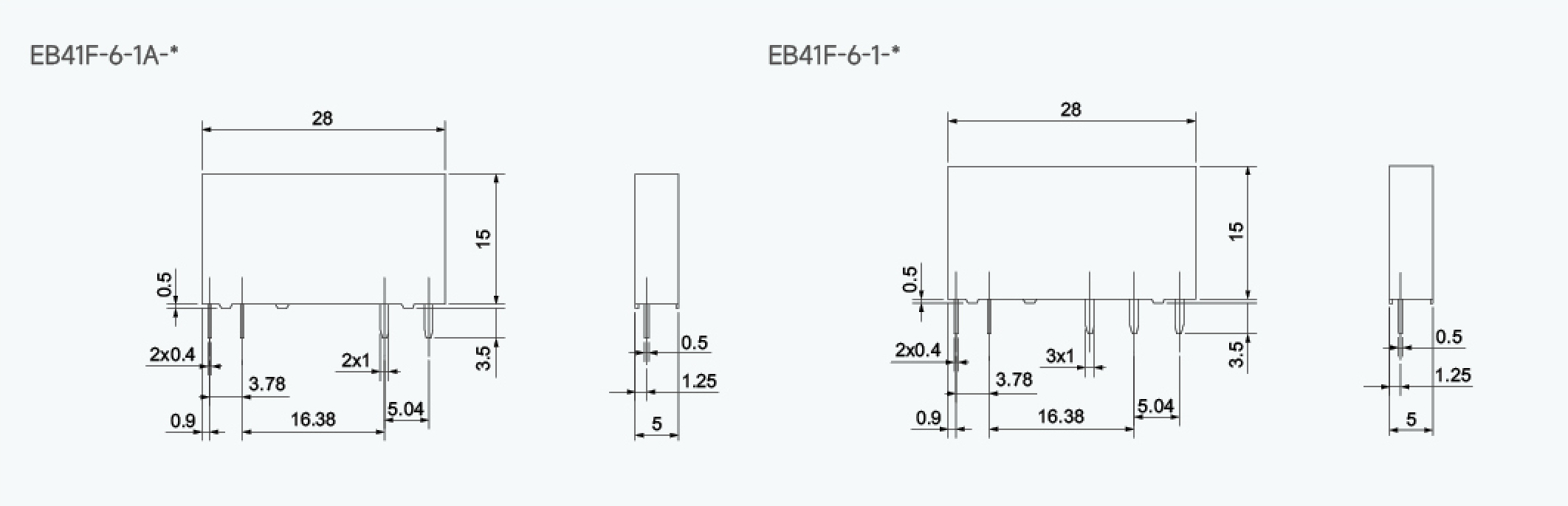

Размеры реле
