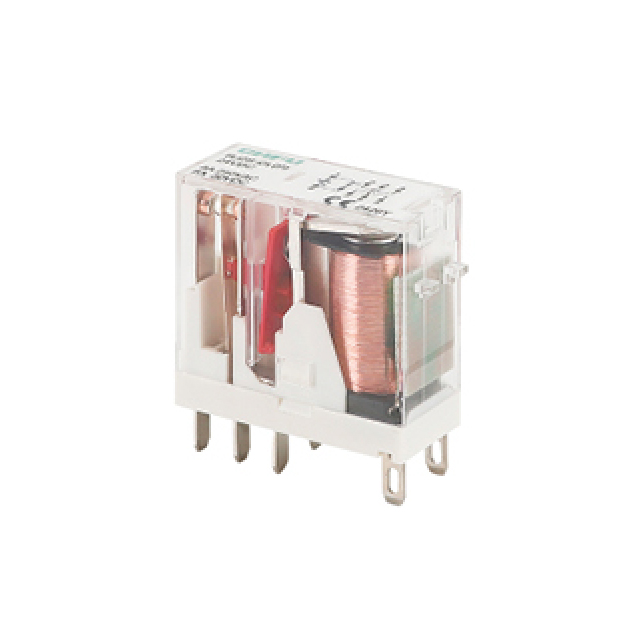

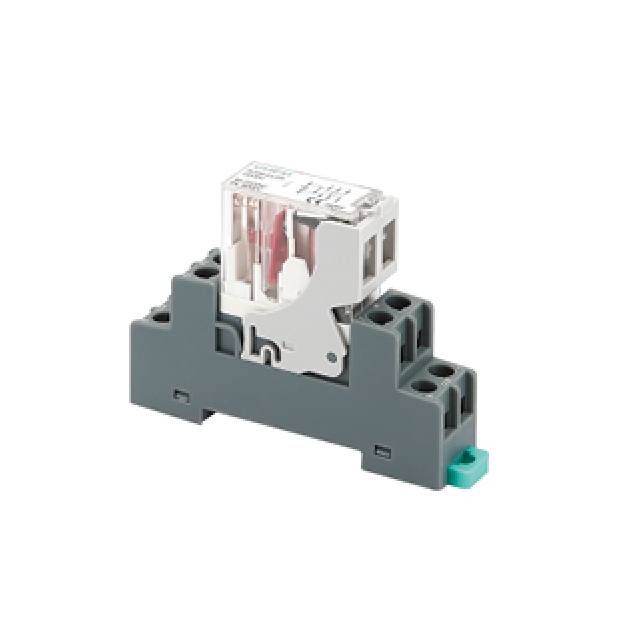

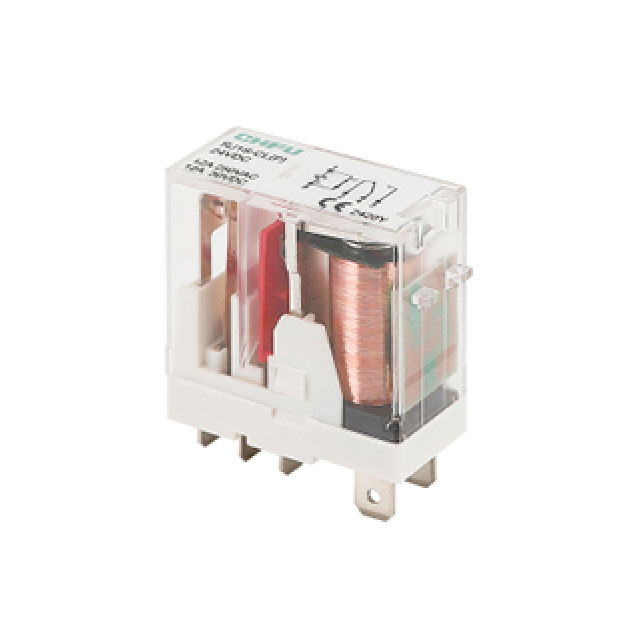

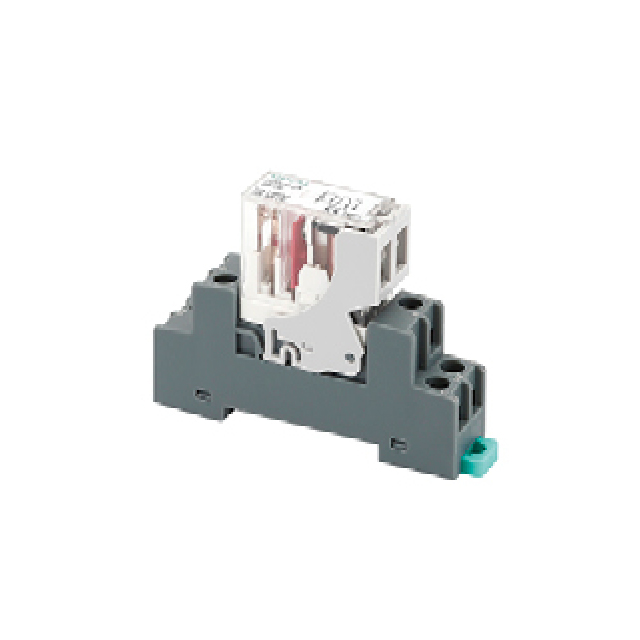

Количество групп Классификация | 1 группа | 2 группа | ||
модель | Обычное номинальное напряжение (V) | модель | Обычное номинальное напряжение (V) | |
Стандартный | H2J-1-* | AC24 、 AC110/120 、 AC230 DC12 、 DC24 、 DC48 、 DC110 | H2J-1- | AC24 、 AC110/120 、 AC230 DC12 、 DC24 、 DC48 、 DC110 |
Встроенный индикатор действия индикатора действия | H2J-1-*L. | H2J-1-*L. | ||
Диод, встроенный индикатор эксплуатации | H2J-1- 'Ld | DC12 、 DC24 、 DC48 、 DC110 | H2J-1- 'Ld | DC12 、 DC24 、 DC48 、 DC110 |
Схема RC, встроенный индикатор эксплуатации | H2J-1- 'LRC | AC230 | H2J-1- 'LRC | AC230 |
С кнопкой блокировки и встроенным индикатором работы | H2JT-1-*L. | AC24 、 AC110/120 、 AC230 DC12 、 DC24 、 DC48 、 DC110 | H2JT-1-*L. | AC24 、 AC110/120 、 AC230 DC12 、 DC24 、 DC48 、 DC110 |
С кнопкой блокировки, светом индикатора эксплуатации и встроенным диодом | H2JT-1-*Ld | DC12 、 DC24 、 DC48 、 DC110 | H2JT-1-*Ld | DC12 、 DC24 、 DC48 、 DC110 |
С помощью кнопки блокировки, индикатора эксплуатации и встроенной схемы RC | H2JT-1-*LRC | AC230 | H2JT-1- 'LRC | AC230 |
Примечание: 1. Минимальное количество заказа составляет 20 штук. Пожалуйста, разместите заказ в мультипликации минимального количества заказа.
2. Пожалуйста, проконсультируйтесь с персоналом для других спецификаций напряжения.
Спецификации катушки (23 ° C)
Элемент Оцененное напряжение | Сопротивление катушки (Q) | Напряжение действия (V) | Напряжение высвобождения (V) | Максимально допустимое напряжение (v) | Потребление энергии (VA, W) | |
Атмосфера | 6 | 16.6 | ≤rated напряжение 80% | ≥RED напряжение 30% | Рейтинг напряжения 130% | Около 1,1 ~ 1,4 ВА (50 Гц) |
12 | 66.2 | |||||
24 | 265 | |||||
48 | 1060 | |||||
100/110 | 4600 | |||||
110/120 | 5565 | |||||
200/220 | 18400 | |||||
230 | 22260 | |||||
Ток | 5 | 47.2 | ≤rated напряжение75% | ≥RED напряжение10% | Рейтинг напряжения 130% | Около 0,53 Вт |
6 | 67.9 | |||||
12 | 270 | |||||
24 | 1090 | |||||
48 | 4350 | |||||
100 | 18870 | |||||
110 | 22830 |
Примечание. Сопротивление катушки относится к значению, когда температура катушки составляет +23 ℃. Допуск составляет ± 15% для сопротивления катушки AC и 10% для сопротивления катушки постоянного тока, когда номинальное напряжение
Производительность продукта
Контактное сопротивление | ≤100 мкв или меньше (DC6V 1A) | ||
Время действия | Менее 15 мс | ||
Время выпуска | Тип постоянного тока: менее 10 мс; Тип переменного тока или встроенная схема RC, округ Колумбия с типом диода менее 20 мс. | ||
Рабочая частота | механический | 18000times/h | |
электрический | 1200times/h | ||
Выдерживая напряжение | Устойчивость к изоляции | 1000 мОм (500 В постоянного тока) | |
Между катушкой и контактом | AC5000V 1 мин | ||
Между контактами того же полюса | AC1000V 1 мин | ||
Между контактами разных полюсов | AC3000V 1 мин | ||
вибрация | Неисправное колебание | 10 ~ 55 Гц (двойная амплитуда 1,5 мм) | |
Прочная вибрация | 10 ~ 55 Гц (двойная амплитуда 1,5 мм) | ||
Шок | Безусловное шок | 98 м/с² | |
Долговечное воздействие | 980 м/с² | ||
среда | Температура окружающей среды | -40 ℃ -70 ℃ | |
Окружающая влажность | 5%-85%RH | ||
механический | Более 10 миллионов раз | ||
Долговечность Масса | Электрическая (резитивная нагрузка) | 100000 и выше Обычный тип около 19 г, тип кнопки около 20 г | |
Контактные параметры
Нагрузка | 1c/0 | 2c/0 |
Проект | Резистивная нагрузка | Резистивная нагрузка |
Номинальная нагрузка | AC250V 12A | AC250V 8A |
DC30V 12A | DC30V 8A | |
Рейтинг тока | 12A | 8а |
Максимальная мощность переключения | 3000VA/360 Вт | 2000VA/240W |
Максимальный контактный ток | 12A | 8а |
Контактная форма | 1c/0 | 2c/0 |
Контактный материал | Серебряный сплав | |
Нагрузка Элемент | Стандартный | Диод, встроенный тип RC |
Эксплуатационная температура окружающей среды | -40 ℃ -85 ℃*1 | -25 ℃ ~ 70 ℃*2 |
Влажность операционной среды | 5%-85%RH | 5%-85%RH |
*1. Нет льда или конденсации.
*2. Из -за температуры диода и используемых компонентов верхний предел температуры окружающей среды составляет 70 ° C.
Размеры реле
